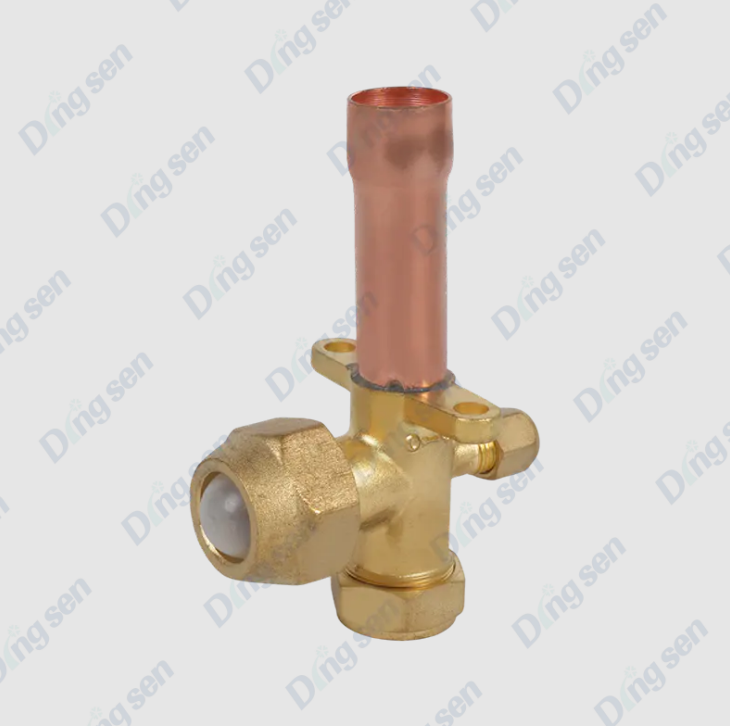

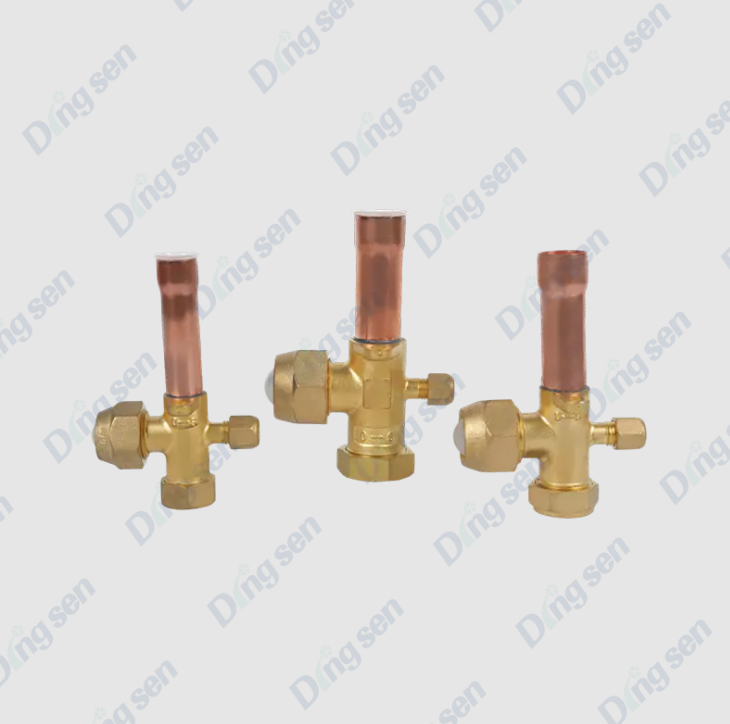

O que é uma válvula de três vias de ar condicionado?

Um válvula de três vias para ar condicionado , também conhecida como válvula reversora de três vias ou válvula de distribuição de três vias, é um componente chave de controle em um sistema de ar condicionado. É usado para alterar a direção do fluxo de refrigerante ou água gelada/quente na tubulação, realizando as funções de resfriamento, aquecimento ou distribuição de água gelada/quente do sistema.

Uma válvula de três vias normalmente consiste em um corpo de válvula, um núcleo de válvula e um atuador. Com base no percurso do fluido, ele pode ser dividido em tipo direto e tipo de distribuição proporcional. Em sistemas modernos de ar condicionado central, fan coil e sistemas de piso radiante, as válvulas de três vias são frequentemente usadas em conjunto com atuadores elétricos ou termostatos para obter controle automático e gerenciamento de economia de energia.

Qual é o princípio de funcionamento de um válvula de três vias para ar condicionado ?

Um válvula de três vias para ar condicionado , também conhecida como válvula de distribuição de três vias ou válvula de reversão de três vias, é usada principalmente para regular a direção do fluxo de refrigerante ou água gelada/quente em um sistema de ar condicionado, realizando a alternância entre as funções de resfriamento e aquecimento ou a distribuição de água gelada/quente. Seu princípio de funcionamento depende principalmente do movimento do núcleo da válvula dentro do corpo da válvula para alterar o caminho do fluido.

1. Composição Estrutural

Uma válvula de três vias consiste principalmente nas seguintes partes:

• Corpo da Válvula: Geralmente feito de cobre, latão ou aço inoxidável, com três portas de conexão: uma entrada (geralmente a entrada do sistema) e duas saídas (levando a diferentes circuitos ou equipamentos respectivamente).


• Núcleo da Válvula: A parte móvel dentro do corpo da válvula, que pode girar ou deslizar, usada para mudar a direção do fluxo do fluido.


• Atuador: Inclui uma alavanca de operação manual ou um atuador elétrico/pneumático, usado para acionar o movimento do núcleo da válvula para obter a mudança de direção do fluxo.


• Vedações: Como anéis de borracha ou vedações de politetrafluoretileno (PTFE), garantindo que a válvula não vaze durante a operação.



2. Modos de operação

As válvulas de três vias podem ser divididas em tipos manuais e elétricos com base no seu método de controle, com pequenas diferenças nos princípios de operação:

(1) Válvula manual de três vias

Ao girar a manivela, a posição do núcleo da válvula é alterada, permitindo que o fluido no tubo de entrada flua para uma das duas saídas ou seja distribuído proporcionalmente.

O núcleo da válvula normalmente possui duas estruturas básicas:

• Núcleo da válvula tipo L: Comuta o fluido para uma única saída, conseguindo uma função "liga/desliga" ou comutação.


• Núcleo de válvula tipo T: Permite fluxo simultâneo pelas duas saídas, distribuindo o fluxo de acordo com uma determinada proporção.



(2) Válvula elétrica de três vias

O núcleo da válvula é acionado por um atuador elétrico e pode receber sinais de controle de temperatura ou comandos do controlador para obter ajuste automático.

O atuador gira o núcleo da válvula, alterando a direção do fluxo de fluido ou a taxa de distribuição.

Ele pode ser conectado a um sistema de controle de temperatura para obter regulação de carga ou controle de economia de energia.

3. Princípio de distribuição de fluidos

Comutação direta (núcleo da válvula tipo L): Quando o núcleo da válvula gira em um determinado ângulo, o fluido só pode fluir da entrada para a saída designada e a outra saída é fechada.

Distribuição Proporcional (Núcleo da Válvula Tipo T): O ângulo de rotação do núcleo da válvula controla o tamanho da abertura das duas saídas, conseguindo assim uma distribuição proporcional de água quente e fria para garantir a operação estável do sistema.

A posição do núcleo da válvula é geralmente determinada por um termostato, controlador ou ajuste manual, permitindo uma regulação precisa do fluxo para obter um controle confortável da temperatura e economia de energia.

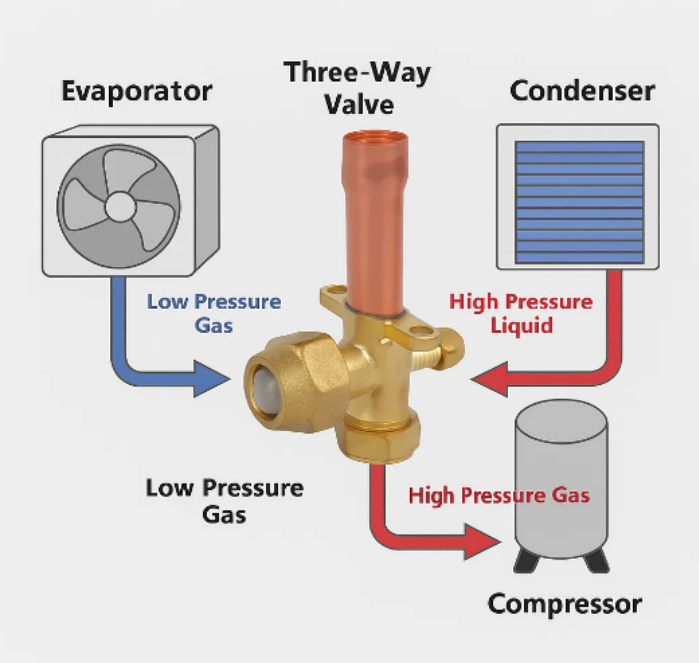

4. Diagrama de Operação

Quando o sistema precisa de aquecimento, o núcleo da válvula gira para abrir a saída A e fechar a saída B, permitindo que água quente ou refrigerante quente flua para o equipamento de aquecimento.

Quando o sistema precisa de resfriamento, o núcleo da válvula gira para abrir a saída B e fechar a saída A, permitindo que água fria ou refrigerante frio flua para o equipamento de resfriamento.

Em algumas aplicações de distribuição proporcional, o núcleo da válvula pode abrir parcialmente as saídas A e B para obter mistura de água quente e fria ou distribuição de fluxo.

5. Recursos e vantagens

Controle flexível: A direção do fluxo pode ser ajustada manualmente ou automaticamente para se adaptar aos diferentes requisitos de carga.

Eficiência Energética: O controle preciso do fluxo através da distribuição proporcional reduz o desperdício de energia.

Fácil Instalação: Estrutura compacta, podendo ser conectada diretamente na tubulação do sistema de ar condicionado.

Proteção do sistema: Evita refluxo e impacto no sistema, garantindo operação estável do equipamento.

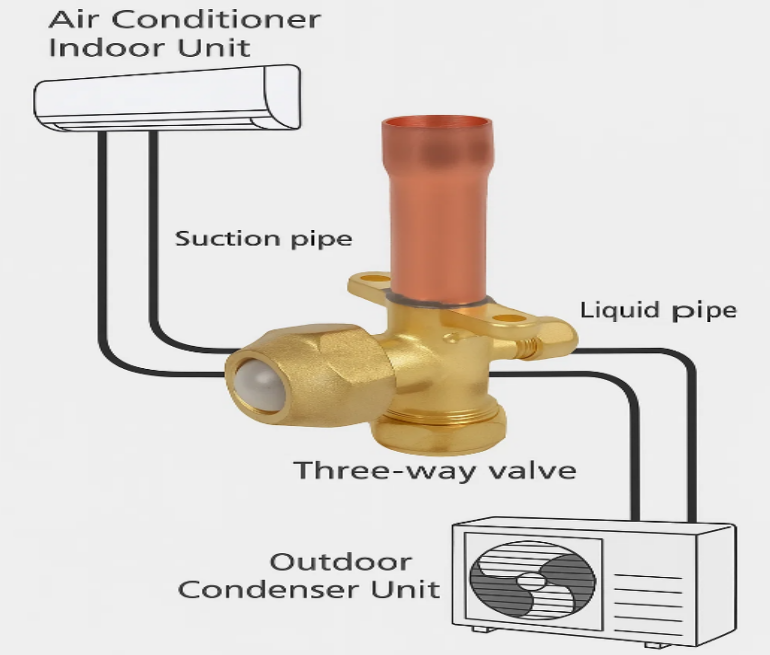

Que tipos de sistemas de ar condicionado são válvula de três vias para ar condicionados normalmente usado em?

As válvulas de três vias para ar condicionado são amplamente utilizadas em sistemas modernos de ar condicionado, principalmente para controlar a direção do fluxo de refrigerante ou água gelada/quente, obtendo comutação de resfriamento/aquecimento, distribuição de fluxo e regulação de carga do sistema. Suas características de aplicação variam ligeiramente dependendo do tipo de sistema.

1. Sistemas Centrais de Ar Condicionado

Cenários de aplicação: Sistemas de água ou ar condicionado em grandes edifícios comerciais, edifícios de escritórios, hotéis, shopping centers, etc.

Funções:

• Regula o fluxo de água gelada/quente para diferentes dispositivos terminais (como unidades ventilo-convectoras ou unidades de tratamento de ar).


• Alterna o fluxo de água ou refrigerante durante a mudança do modo de resfriamento/aquecimento.


• Funciona em conjunto com termostatos ou sistemas de gerenciamento predial (BMS) para obter controle automático e operação com economia de energia.



Vantagens: Pode controlar centralmente vários dispositivos terminais, garantindo estabilidade e conforto do sistema.

2. Sistema terminal da unidade fan coil (FCU)

Cenários de aplicação: Escritórios, salas de conferências, enfermarias de hospitais, quartos de hotel, etc.

Função:

• Controla o fluxo de água fria ou quente na unidade fan coil para regular a temperatura interna.
• Com um atuador elétrico, ele pode distribuir automaticamente o fluxo de água com base nos sinais de controle da temperatura ambiente.



Vantagens: Permite o ajuste independente da temperatura para cada divisão ou zona, melhorando o conforto e a eficiência energética.

3. Sistema de piso radiante (aquecimento de piso radiante)

Cenários de aplicação: Edifícios residenciais, vilas, edifícios públicos e outros locais que utilizam piso radiante à base de água.

Função:

• Distribui água quente para tubos de piso radiante em diferentes zonas para obter aquecimento zonado.
• Combinado com um termóstato, permite a regulação automática da temperatura interior.



Vantagens: Consegue um controle confortável da temperatura ambiente através da distribuição precisa do fluxo de água quente, economizando energia.

4. Sistema de Ar Condicionado Multi-Split (VRF/VRV)

Cenários de aplicação: Complexos comerciais de médio a grande porte, edifícios de escritórios e outros locais que requerem sistemas de ar condicionado multi-split.

Função:

• Controla o fluxo de refrigerante para a unidade interna ou unidade de recuperação de calor ao alternar entre os modos de resfriamento e aquecimento.
• Funciona com o controlador do sistema para obter controle independente de temperatura e gerenciamento de economia de energia em múltiplas zonas.



Vantagens: Garante o funcionamento eficiente de sistemas multi-split e melhora o conforto interior.

5. Sistema de bomba de calor

Cenários de aplicação: Sistemas residenciais ou comerciais de bombas de calor de fonte aérea/terrestre.

Função:

• Realiza a alternância entre os modos de aquecimento e resfriamento, alterando a direção do fluxo de refrigerante ou água.
• Funciona com sistemas de controle automático para melhorar a eficiência energética.



Vantagens: Consegue circulação de resfriamento e aquecimento e controle de economia de energia por meio de comutação de válvula de três vias.

Quais são as diferenças entre uma válvula elétrica de três vias e uma válvula manual de três vias?

As válvulas de três vias do ar condicionado podem ser divididas em válvulas manuais de três vias e válvulas elétricas de três vias com base em seu método de controle. Eles diferem significativamente em operação, cenários de aplicação e desempenho do sistema.

1. Características de uma válvula manual de três vias

Estrutura Simples: Normalmente consiste em um corpo de válvula e uma alça, sem componentes elétricos.

Operação flexível: Adequado para pequenos sistemas ou cenários onde não é necessária comutação frequente.

Baixo Custo e Manutenção Simples: Não requer fonte de alimentação ou sinal de controle, resultando em alta confiabilidade.

Limitações: Não é possível obter controle remoto ou ajuste automatizado; a precisão do ajuste é afetada pela intervenção humana.

2. Características de uma válvula elétrica de três vias

Controle Automatizado: Acionado por um atuador elétrico, pode receber sinais de um termostato ou controle do sistema.

Ajuste de alta precisão: pode atingir distribuição de fluxo proporcional de 0-100%, adaptando-se às mudanças de carga.

Economia de energia e alta eficiência: Combinado com um sistema de controle inteligente, pode ajustar o fluxo de água ou a direção do fluxo de refrigerante de acordo com as necessidades reais, reduzindo o consumo de energia.

Instalação e Manutenção: Requer fonte de alimentação e inspeção regular do atuador; a manutenção é mais complexa do que as válvulas manuais.

Amplas aplicações: Adequado para sistemas de ar condicionado central, unidades fan coil, sistemas multi-split, sistemas de piso radiante e outros cenários que requerem ajuste automático.

Quais parâmetros devem ser considerados ao selecionar uma válvula de três vias?

1. Diâmetro nominal da válvula: O diâmetro nominal da válvula é o parâmetro mais básico na seleção de uma válvula de três vias, pois determina a correspondência entre a válvula e a tubulação. Um diâmetro muito pequeno resultará em resistência excessiva ao fluxo, afetando a pressão do sistema e o abastecimento de água ou a capacidade de refrigeração dos equipamentos terminais; um diâmetro muito grande aumentará o custo e a ocupação de espaço e poderá levar a uma regulação imprecisa do fluxo. Geralmente, o diâmetro nominal da válvula apropriado deve ser selecionado com base na vazão do projeto do sistema e no diâmetro do tubo para garantir a operação suave do sistema.

2. Características de Fluxo e Valor Cv: A capacidade de vazão de uma válvula de três vias é geralmente expressa pelo seu valor Cv, que é a vazão por unidade de pressão. A seleção adequada do valor Cv garante que a abertura da válvula corresponda à vazão do sistema, obtendo assim um controle preciso. Para válvulas de controle proporcional (como válvulas tipo T), a curva de vazão deve ser o mais estável possível para garantir distribuição uniforme de água quente e fria ou refrigerante, evitando flutuações de temperatura ou instabilidade no sistema.

3. Material da válvula: O material da válvula afeta diretamente sua resistência à corrosão, resistência à pressão e vida útil. Os materiais comuns do corpo da válvula incluem cobre, latão, aço inoxidável e plásticos (como PVC ou PP). Válvulas de cobre ou latão são comumente usadas em sistemas de água, enquanto válvulas de aço inoxidável são adequadas para sistemas com altos requisitos de resistência à corrosão ou meios químicos. As válvulas de plástico são adequadas para sistemas de água pequenos ou de baixa temperatura. A seleção do material deve ser baseada em uma correspondência razoável entre o tipo de mídia, a temperatura e os requisitos do sistema.

4. Classificação de pressão: A classificação de pressão de uma válvula de três vias refere-se à pressão máxima de trabalho que a válvula pode suportar. Ao selecionar, certifique-se de que a pressão nominal da válvula seja superior à pressão máxima de trabalho do sistema para evitar vazamentos ou danos. Em sistemas de refrigeração de alta pressão ou sistemas de ar condicionado industriais, válvulas com classificação de alta pressão devem ser selecionadas para garantir uma operação segura a longo prazo.

5. Método de controle: As válvulas de três vias podem ser controladas manualmente ou eletricamente. As válvulas manuais são adequadas para pequenos sistemas ou cenários onde não são necessários ajustes frequentes; eles são simples de operar e de baixo custo. Válvulas elétricas, acionadas por um atuador, permitem controle remoto e ajuste automatizado. Eles são adequados para ar condicionado central, unidades fan coil, sistemas multi-split e sistemas de piso radiante, e podem ser usados ​​com termostatos ou sistemas de gerenciamento predial para melhorar o conforto do sistema e a eficiência energética.

Precauções para instalação de válvulas de três vias

1. Confirme o modelo e as especificações da válvula: Antes da instalação, verifique cuidadosamente se o modelo, diâmetro, tipo de núcleo da válvula, material e método de controle da válvula de três vias atendem aos requisitos de projeto do sistema. Modelos ou diâmetros incorretos podem resultar em fluxo insuficiente, aumento da perda de pressão do sistema ou falha em atingir a direção de fluxo necessária.

2. Verifique a integridade da válvula: Antes da instalação, verifique a válvula quanto a arranhões, rachaduras, vedações danificadas ou emperramento do núcleo da válvula causado durante o transporte. Substitua ou repare qualquer anormalidade imediatamente para evitar vazamentos ou mau funcionamento durante a operação do sistema.

3. Mantenha os dutos limpos: Antes da instalação, limpe os tubos de escória de soldagem, impurezas, óleo, etc., para evitar que objetos estranhos entrem na válvula e causem emperramento do núcleo da válvula ou má vedação. Para sistemas de água fria ou quente, os tubos devem ser limpos antes da instalação da válvula.

4. Marcações de direção de instalação e direção de fluxo: As válvulas de três vias geralmente possuem marcações claras de direção de fluxo (setas ou marcações de saída "A/B"). Durante a instalação, a válvula deve ser instalada corretamente de acordo com a direção de fluxo projetada. A orientação de instalação incorreta pode causar mau funcionamento das válvulas, falha na comutação ou distribuição do fluxo adequadamente e até mesmo danos ao núcleo e às vedações da válvula.

5. Garanta a coaxialidade da válvula com a tubulação: Durante a instalação, certifique-se de que o eixo da válvula esteja alinhado com a tubulação para evitar tensões irregulares no corpo da válvula. O desalinhamento ou a conexão forçada podem danificar as vedações da válvula, causar emperramento do núcleo da válvula ou vazamentos na interface.

6. Vedação e aperto da interface: Interfaces roscadas: Use fita de vedação ou selante para evitar apertar demais e causar deformação no corpo da válvula. Interfaces flangeadas: Aperte os parafusos uniformemente para evitar concentração de tensão e vazamento. Interfaces soldadas: Preste atenção à temperatura e localização da soldagem para evitar que a escória de solda entre na válvula.

7. Evite estresse direto ou vibração: Após a instalação, evite a aplicação direta de tensão ou vibração da tubulação no corpo da válvula. Use suportes ou fixadores de tubulação para reduzir o estresse e prolongar a vida útil da válvula.

8. Conexões Elétricas para Válvulas Elétricas de Três Vias: Para válvulas elétricas de três vias, os fios devem ser conectados corretamente conforme manual de instruções, garantindo bom sinal de controle, tensão de alimentação e aterramento. Após a instalação, verifique o funcionamento do atuador para garantir que ele funciona corretamente, evitando erros de fiação que poderiam impedir o ajuste automático da válvula.

9. Local de instalação e espaço de manutenção: A válvula de três vias deve ser instalada em um local que facilite a operação, inspeção e manutenção. Certifique-se de que a haste da válvula ou o atuador possam operar livremente e deixar espaço suficiente para futuras manutenções ou substituições.

10. Comissionamento do Sistema Após Instalação: Após a instalação, realize um teste manual ou elétrico na válvula para verificar sua comutação, distribuição de fluxo e desempenho de vedação. Se for encontrada alguma anormalidade, ajuste ou substitua a válvula imediatamente para garantir uma operação segura e estável após a inicialização do sistema.

O válvula de três vias para ar condicionado é um componente chave de controle em sistemas de ar condicionado, usado principalmente para regular o fluxo de refrigerante ou água gelada/quente, alternando entre resfriamento e aquecimento e distribuindo água gelada/quente. Ele altera o caminho do fluido através do movimento do núcleo da válvula e pode ser operado manualmente ou automaticamente com um atuador elétrico. As válvulas de três vias são amplamente utilizadas em ar condicionado central, unidades fan coil, piso radiante, sistemas multi-split e sistemas de bomba de calor, melhorando o conforto do sistema, a eficiência energética e a estabilidade operacional. A seleção adequada, a instalação correta e a manutenção regular são cruciais para garantir a operação confiável a longo prazo da válvula de três vias.
