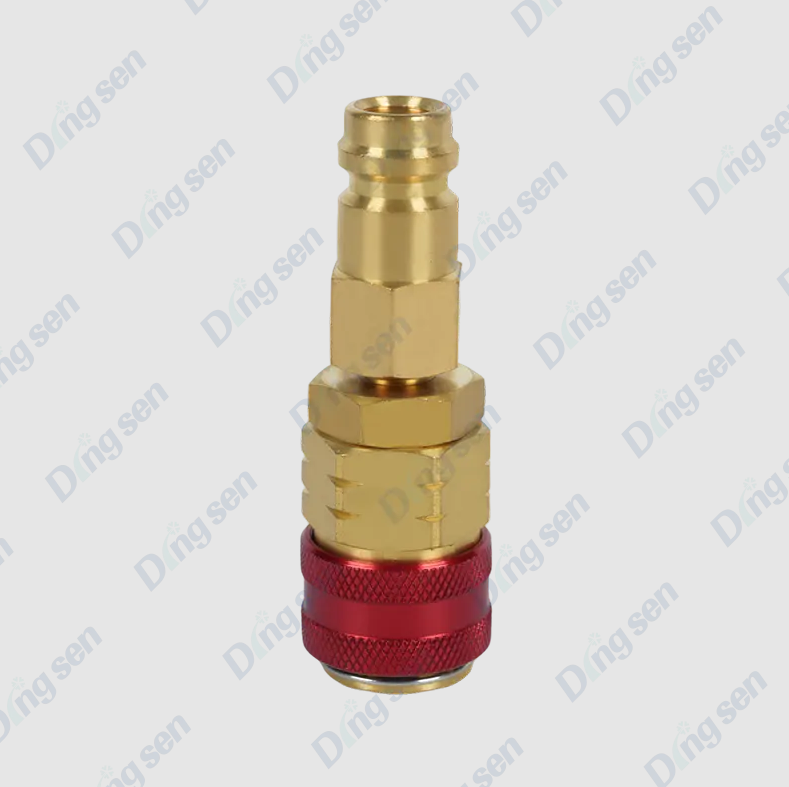

Como verificar se o Conector Rápido para Ar Condicionado Automóvel está funcionando corretamente?

Para verificar se um conector rápido para ar condicionado de carro está funcionando corretamente, inspecione-o quanto a danos físicos, confirme se o clipe de travamento está totalmente encaixado, verifique se não há vazamento de refrigerante e teste se o conector engata e libera corretamente . Conectores rápidos em sistemas CA automotivos unem as linhas de refrigerante do lado superior e inferior ao compressor, condensador e evaporador sem a necessidade de conexões roscadas. Um conector defeituoso pode causar perda de refrigerante, falha do sistema CA ou – em casos graves – liberação perigosa de refrigerante de alta pressão. A maioria das verificações pode ser realizada com ferramentas básicas, um detector de vazamento de refrigerante e um conjunto de manômetros, e deve ser realizada sempre que o sistema AC apresentar desempenho de refrigeração reduzido, ruídos incomuns ou sinais visíveis de contaminação por óleo perto das conexões.

Como funcionam os conectores rápidos AC e onde eles falham

Os conectores rápidos CA automotivos usam uma válvula interna com mola e um anel ou clipe de travamento externo para criar uma conexão selada e com pressão nominal entre as linhas de refrigerante. Quando o encaixe macho é empurrado para dentro do corpo fêmea, ele deprime uma válvula interna do tipo Schrader, permitindo o fluxo do refrigerante. O clipe de travamento se encaixa em uma ranhura para evitar desconexão acidental sob pressão – normalmente 15–30 bar no lado alto e 2–5 bar no lado baixo de um sistema R-134a ou R-1234yf padrão.

Os pontos de falha mais comuns são:

• Degradação do anel de vedação — o anel de vedação interno endurece, racha ou incha com o tempo, permitindo que o refrigerante passe pela vedação.
• Bloqueio de dano ou perda do clipe — um clipe ausente, torto ou rachado permite que o conector se desengate parcialmente sob pressão do sistema.
• Rachadura ou deformação do corpo — impacto físico, aperto excessivo durante a instalação ou ciclos térmicos de longo prazo podem quebrar o corpo do conector.
• Falha na válvula interna — uma válvula interna presa ou corroída pode não abrir totalmente, restringindo o fluxo de refrigerante e reduzindo o desempenho da CA mesmo quando o conector parece externamente intacto.
• Contaminação — a entrada de sujeira, detritos ou umidade através de uma conexão desconectada pode danificar a sede da válvula e as superfícies de vedação do anel de vedação.


Precauções de segurança antes de inspecionar conectores rápidos CA

Os sistemas de refrigerante AC operam sob pressão significativa e contêm produtos químicos que podem causar queimaduras, lesões oculares ou asfixia se liberados repentinamente. Antes de iniciar qualquer inspeção ou teste prático, observe as seguintes precauções:

• Use óculos de segurança e luvas isoladas sempre ao trabalhar perto de linhas de refrigerante pressurizadas.
• Nunca desconecte um conector rápido enquanto o sistema estiver pressurizado . Sempre recupere o refrigerante usando equipamento de recuperação certificado antes de remover qualquer conector.
• Trabalhe em um área bem ventilada . Os vapores de refrigerante são mais pesados ​​que o ar e deslocam o oxigênio no nível do chão.
• Permita que o motor e o sistema AC deixe esfriar por pelo menos 15–20 minutos após a operação, antes de manusear os conectores perto do compressor ou condensador, onde as temperaturas podem exceder 80°C.
• Observe que R-1234yf é levemente inflamável (classificação A2L) . Mantenha fontes de ignição afastadas da área de trabalho ao inspecionar sistemas carregados com este refrigerante.

Inspeção visual e física passo a passo

Comece com uma inspeção visual e manual completa antes de usar qualquer instrumento de diagnóstico. Esta etapa identifica a maioria das falhas óbvias do conector e leva menos de cinco minutos por conector.

Verifique se há manchas de óleo ao redor do conector

Os sistemas de refrigerante usam óleo PAG ou POE para lubrificar o compressor. Quando o refrigerante vaza através da vedação do conector, ele carrega consigo o óleo do compressor, deixando um resíduo escuro e gorduroso ou película oleosa ao redor do corpo do conector e em superfícies próximas de mangueiras ou tubos. Mesmo uma pequena mancha de óleo do tamanho de uma moeda é um indicador confiável de falha na vedação. Verifique o corpo do conector e um raio de 10–15 cm da mangueira circundante e da área do suporte.

Inspecione o clipe de travamento

• Confirme o clipe de travamento (anel de retenção) está presente e totalmente inserido em sua ranhura ao redor do corpo do conector. Um clipe corretamente encaixado deve ficar nivelado ou ligeiramente saliente em relação à superfície do conector — não inclinado, parcialmente inserido ou faltando.
• Procure rachaduras, deformação ou descoloração no clipe. Os clipes de plástico que foram expostos ao calor prolongado (comum perto do compressor) tornam-se quebradiços e podem quebrar mesmo quando parecem visualmente intactos.
• Gentilmente tente separe o conector axialmente com a mão sem liberar o clipe. Um conector corretamente travado deve mostrar movimento axial zero . Qualquer abertura perceptível sob força de tração manual indica que o clipe não está encaixando corretamente na ranhura de travamento.

Inspecione o corpo do conector

• Examine toda a superfície externa para rachaduras, lascas ou marcas de estresse esbranquiçadas no corpo de plástico. Preste atenção especial à área imediatamente atrás da ranhura de travamento, que sofre maior tensão de tração durante a pressurização.
• Verifique os conectores metálicos quanto a corrosão, corrosão ou danos na rosca nas faces dos assentos.
• Verifique se o conector está totalmente sentado — o encaixe macho deve ser inserido até o ponto onde o clipe de travamento se encaixa, sem folga visível entre as faces do corpo macho e fêmea. Um conector inserido de forma incompleta é uma causa muito comum de perda lenta de refrigerante.

Métodos de detecção de vazamento de refrigerante

A inspeção visual por si só não pode confirmar se um conector está livre de vazamentos sob pressão operacional. Use um ou mais dos seguintes métodos de detecção para confirmar a integridade do selo.

Detector eletrônico de vazamento

Um detector eletrônico de vazamento de refrigerante é o método mais rápido e sensível para localizar vazamentos em conectores. Detectores de diodo aquecidos podem detectar concentrações de refrigerante tão baixas quanto 5 ppm (partes por milhão) , bem abaixo do limite detectável por qualquer outro método não laboratorial. Com o sistema AC funcionando e totalmente pressurizado:

• Mova a sonda do detector lentamente ao redor de toda a circunferência do conector a uma distância de 5–10 mm da superfície.
• Verifique abaixo do conector – os vapores do refrigerante são mais densos que o ar e se acumularão no ponto mais baixo próximo à fonte do vazamento.
• Um alarme sonoro ou LED piscando indica a presença de refrigerante. Confirme o alarm triggers at the connector body itself , não de uma conexão próxima ou junção de mangueira, antes de concluir que o conector é a fonte.

Inspeção de corante fluorescente UV

Muitos sistemas AC automotivos são pré-carregados com corante fluorescente UV, ou o corante pode ser injetado usando um kit injetor de corante. Sob uma lâmpada UV (luz negra), o corante vazado apresenta fluorescência verde-amarelada brilhante, marcando com precisão o local do vazamento na superfície do conector. Este método é particularmente útil para confirmando qual ponto específico em um conector está vazando — a sede do O-ring, a costura do corpo ou a zona do clipe de travamento.

Observação de pressão manométrica múltipla

Conecte um conjunto de manômetros às portas de serviço e registre as pressões do sistema com o motor desligado e o sistema em temperatura ambiente. Como referência geral para um sistema R-134a funcionando corretamente em 21°C de temperatura ambiente , a pressão estática deve ser aproximadamente 5–6 bar nos lados superior e inferior . Se a pressão observada estiver significativamente abaixo desta e o sistema não tiver sido submetido a manutenção recentemente, é indicada perda de refrigerante através de um conector com vazamento ou em outro local do sistema. Monitore o medidor para 5–10 minutos — uma leitura de queda de pressão confirma um vazamento ativo.

Testando o envolvimento do conector e a função de liberação

Um conector que esteja fisicamente intacto, mas que não seja encaixado ou liberado corretamente, não conseguirá manter a pressão ou criará dificuldades durante o serviço. Teste a função de engate e liberação somente depois que o sistema tiver sido despressurizado com segurança e o refrigerante recuperado.

1. Teste o envolvimento — empurre o encaixe macho no corpo fêmea até sentir ou ouvir um clique distinto do clipe de travamento. O clique deve ser positivo e claro. Um engate suave e indistinto indica que o clipe não está encaixado em sua ranhura, o que significa que o conector não manterá a pressão do sistema de maneira confiável.
2. Confirmar assento completo — após o engate, confirme visualmente se o encaixe macho está nivelado ou ligeiramente recuado na face do corpo fêmea. Qualquer lacuna visível entre as duas faces correspondentes indica inserção incompleta.
3. Teste de retenção axial — aplique uma força firme de tração manual axialmente em ambos os lados da conexão conectada. Nenhuma separação ou movimento deve ocorrer enquanto o clipe está ativado. O movimento indica geometria de travamento desgastada.
4. Versão de teste — opere a ferramenta de liberação ou pressione as abas de liberação conforme projetado para o tipo específico de conector. O conector deve desengatar suave e completamente com força manual moderada. A força excessiva necessária para a liberação pode indicar um anel de vedação inchado, contaminação ou furo do corpo deformado.
5. Inspecione o O-ring após a desmontagem — uma vez separado, examine o anel de vedação na conexão macho quanto a endurecimento, rachaduras, pontos planos ou danos por extrusão. Um anel de vedação saudável deve ser flexível, uniformemente redondo e livre de defeitos superficiais . Substitua qualquer anel de vedação que falhar nesta inspeção antes da remontagem.

Resumo de diagnóstico: sintomas, causas prováveis e ações

Quando substituir em vez de consertar um conector rápido AC

Algumas falhas do conector podem ser resolvidas substituindo o O-ring e recolocando a conexão. Outros exigem a substituição completa do conector. Substitua todo o conjunto do conector – não apenas o anel de vedação – nas seguintes condições:

• Qualquer rachadura no corpo do conector — corpos de plástico ou metal rachados não conseguem reter com segurança a pressão do refrigerante e devem ser substituídos imediatamente.
• Ranhura de travamento desgastada ou deformada — se o clipe não encaixar mais positivamente ou o encaixe macho se mover axialmente quando travado, a geometria do corpo está além dos limites utilizáveis.
• Vazamento contínuo após a substituição do O-ring — se um novo anel de vedação de tamanho correto ainda vazar, a face de vedação dentro do orifício do conector estará danificada ou corroída e não vedará nenhum anel de vedação.
• Idade do conector superior a 10 anos ou 150.000 km — os corpos plásticos dos conectores e as molas internas das válvulas se degradam com o tempo, independentemente da condição visível. Em veículos de alta quilometragem, a substituição proativa durante os principais serviços de CA (substituição do compressor ou do evaporador) é uma manutenção preventiva econômica.

Sempre instale novos anéis de vedação lubrificados com óleo PAG ou POE limpo e compatível com o sistema ao remontar qualquer conector rápido CA. Nunca reutilize um O-ring que tenha estado sob pressão do sistema , mesmo que pareça não estar danificado - o conjunto de compressão do assentamento anterior significa que ele não vedará de forma tão confiável quanto um novo anel.
